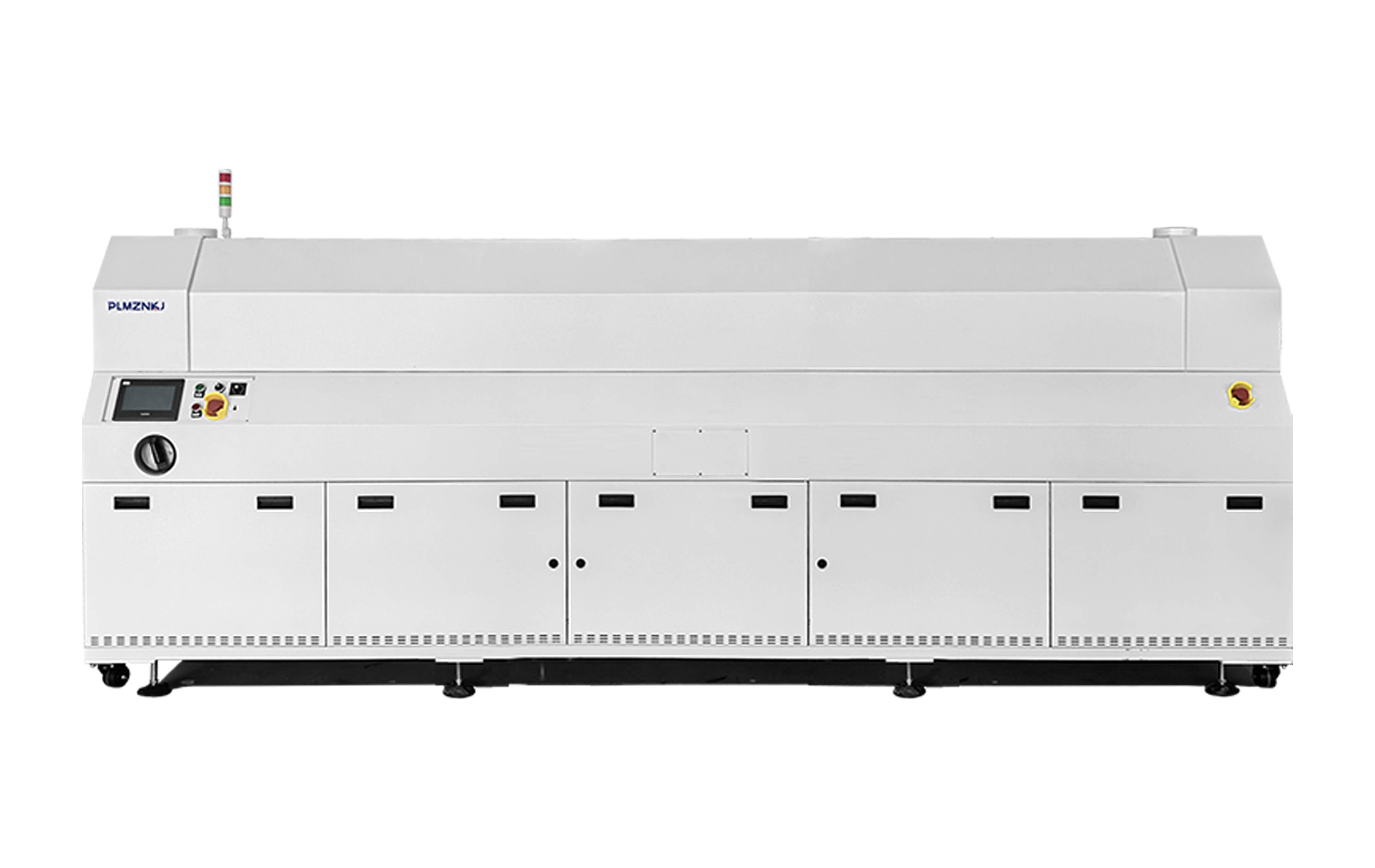

多温区固化炉
精密多温区隧道式固化炉，独立控温的多段加热区
核心特点
1
多温区独立控温
2
PID 自整定
3
优良隔热
4
氮气保护
5
数据追溯
应用领域
SMT 产线：PCB 板回流焊接、红胶固化
半导体：芯片固晶、引线键合后固化
光伏行业：太阳能电池片烧结、电极固化
锂电行业：极片烘干、隔膜涂布固化
产品概述
- 1.外壳：使用T1.5mm钢板.底部支架：使用钢管焊接制作
- 2.保温层：使用硅酸铝耐高温棉填充,有效厚度40MM
- 3.加热管：使用热风式加热管,总功率17KW,均匀安装,设备分8个温区
- 4.顶部装电机8台运风,转速可调
- 5.输送方向：左-右或右-左（可选）
- 6.输送导轨：使用自主研发专用铝导轨,表面做硬化处理，双边同步安装，总长4000mm
- 7.导轨调节器：使用1组4寸调节手轮,及3组镀锌固定座6点同步调节，轨道有效调宽50-500mm
- 8.输送链条：使用5毫米加长销链条,与铝导轨嵌入式安装,配镀锌同步传动轮
- 9.驱动电机：使用变频调速电机,转速快慢可调
- 10.炉盖打开方式：电动升降，升降具备极限保护功能，便于操作
- 11.PLC+触摸屏方式控制，运风风机通过变频器调节
- 12.可配标准的SMEMA信号端口，可与其他设备在线连接
技术参数
- 外形尺寸：L4000mm*W1180mm*H1550mm
- 温度范围：室温 -130℃
- 温控精度：±10℃
- 发热管数量：32个
- 传送方式：导轨+链条
- 升温速度：约10分钟
- 重量：约850KG
- 电源：AC380V+N+PE
- 整机功率：22KW(恒温状态下约为15KW)
- 最大负载：5KG/米
