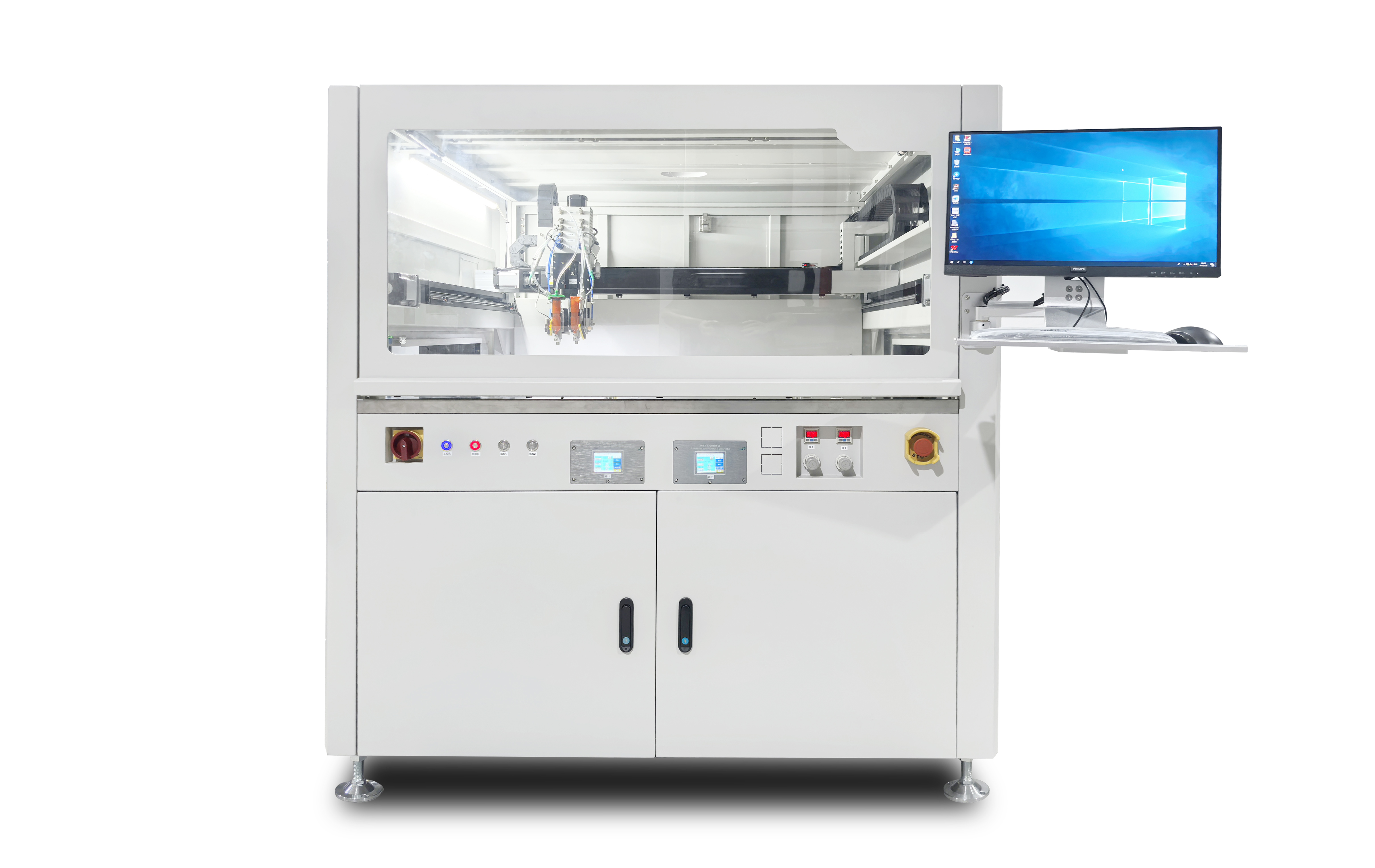

产品概述

• 1.整体采用钢体架构设计，可承受高速运行时冲击，机台运行平稳无共振噪音
• 2.采用工控机搭配运动控制卡，WINDOWS 10 操作系统
• 3.采用手动示教及 CAD 导图编程模式
• 4.X,Y,Z轴传动平台采用精密丝杆模组传动系统搭配伺服电机；R轴旋转采用伺服精密中空旋转平台；B轴偏转搭配伺服精密中空旋转平台
• 5.配备1个胶阀（根据胶水粘度选配高压阀/普通阀）
• 6.Z轴方向能根据异型器件高度自动上升及下降胶阀以调整单次点胶高度（最高元器件高度100mm）
• 7.R轴可以170°旋转，胶阀可角度偏转±60°以内
• 8.可实现点、直线、圆、弧点胶
• 9.配备一套专用胶水供料装置（根据胶水包装定制）
• 10.配有SMEMA信号端口，可与其他设备线上连接
• 11.高精度直流无刷马达配备不锈钢加长链条，配备压板装置
• 12.配有前门报警系统，门开启则停止工作

技术参数

• 外观尺寸：L1450mm*W1520mm*H1480mm
• 单阀点胶范围：L720mm*W600mm
• 调幅范围：80-600mm
• 输送带高度：920mm±30mm
• 输送方式：导轨 + 链条
• 最大负载：10KG
• 控制系统：工业计算机 + 运动控制卡
• 驱动方式：伺服系统 + 丝杆模组
• 驱动轴数：3 轴
• 最大工作速度：500mm/sec
• 最大元件高度：上 100mm 下 100mm
• 编程方式：示教 + 离线编程
• 定位精度：0.02mm
• 重复精度：0.02mm
• 胶阀数量：2 个（压电阀）
• 胶阀上下：滑台气缸
• 抽风系统：下抽风
• 照明：防爆灯管
• 扫描枪：可扫一维码/二维码
• 总功率：2100W
