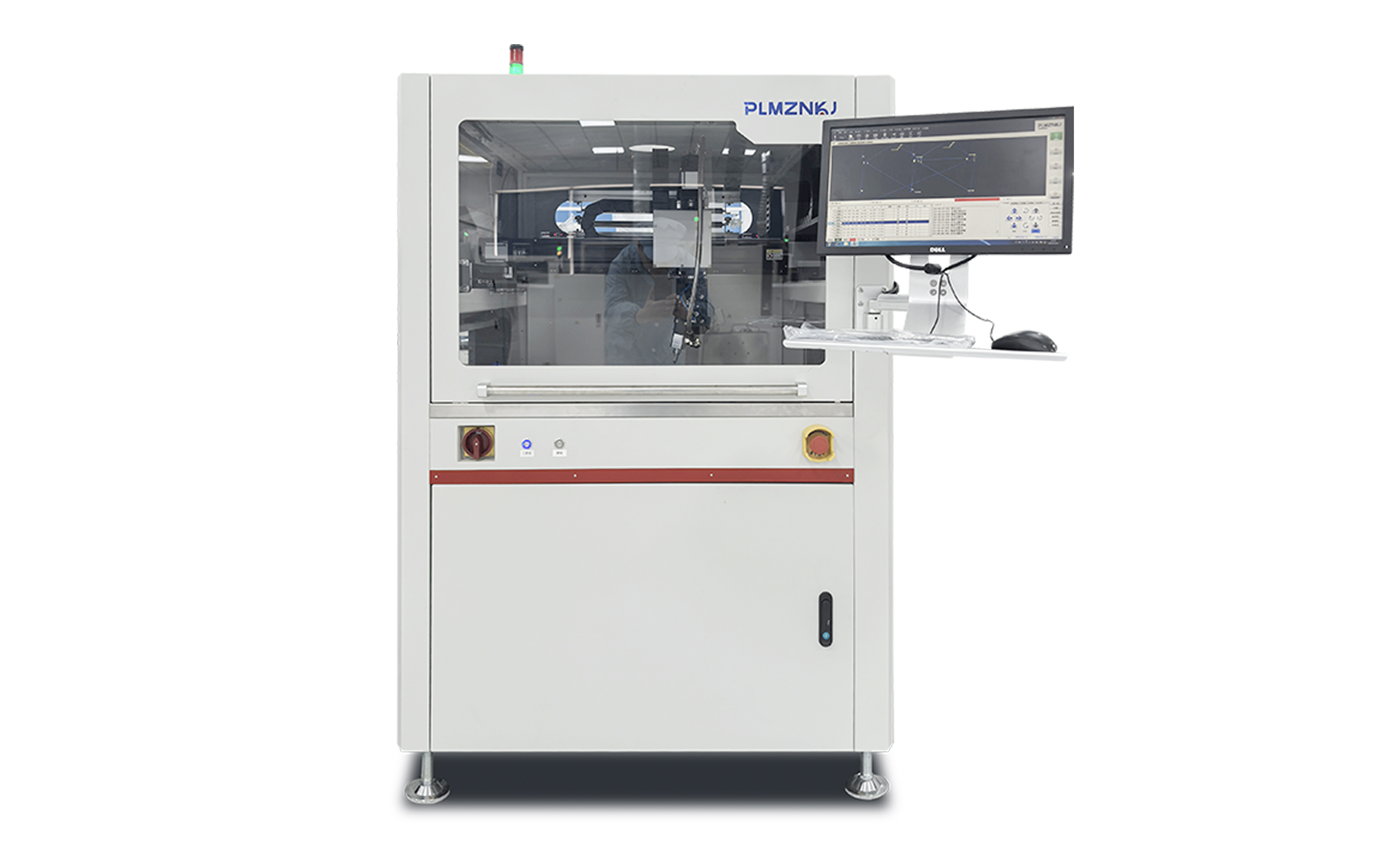

产品概述

• 1.整体采用钢体架构设计，可承受高速运行时冲击，机台运行平稳无共振噪音
• 2.采用工控机搭配运动控制器，WINDOWS10 操作系统
• 3.采用手动示教及 CAD 导图编程模式，故障声光报警及菜单警示
• 4.X,Y,Z 轴传动平台采用精密丝杆模组传动系统搭配伺服电机；R 轴旋转采用伺服精密中空旋转平台；B 轴偏转搭配伺服精密中空旋转平台
• 5.配备 1 个胶阀（根据胶水粘度选配高压阀/普通阀）
• 6.Z 轴方向能根据异型器件高度自动上升及下降胶阀以调整单次点胶高度（最高元器件高度 100mm）
• 7.R 轴可以 170°旋转，胶阀可角度偏转±60°以内
• 8.可实现点、直线、圆、弧点胶
• 9.配备一套专用胶水供料装置（根据胶水包装定制）
• 10.机台配有两个专用吐胶容器，程序具备防固化功能
• 11.配有 SMEMA 信号端口，可与其他设备线上连接
• 12.高精度直流无刷马达配备不锈钢加长链条，配备压板装置
• 13.配有前门报警系统，门开启则停止工作

技术参数

• 外形尺寸：L1100*W1300*H1500(mm)
• 主供电源：AC220V 50HZ 2.5KW
• 设备重量：约 1000KG
• 最大产品尺寸：L450-W410mm
• 最小产品尺寸：L80-W80mm
• 产品厚度：0.6-5mm
• 产品重量：≤5Kg
• 设备重复精度：±0.02mm
• 传输高度：900mm±30mm
• 传送方向：L-R 左 - 右
• 轨道过板高度：上 90mm 下 90mm
• 传输方式：链条传输
• 通讯方式：SMEMA
• 视觉系统：CCD 视觉定位系统
• 视觉区域：13X10mm（可调节）
• 工业相机：Basler（130 万相机）
• 轨道传输高度：0-10m/min
• 供胶方式：压盘泵
• 阀体：高压回吸阀
• 检测功能：断胶，胶宽，胶水有无
