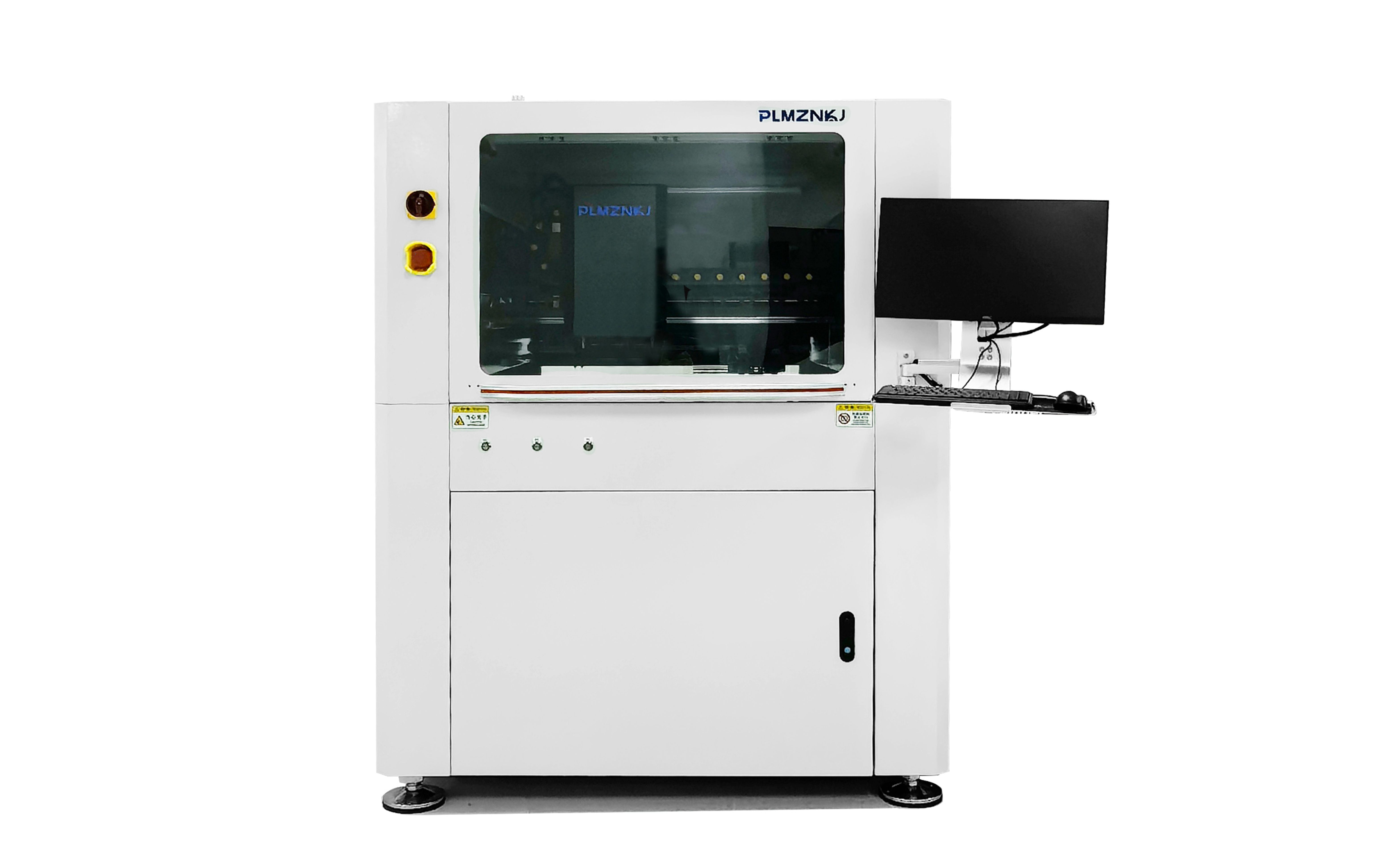

产品概述

• 1.整体采用钢体架构设计，可承受高速运行时冲击，机台运行平稳无共振噪音
• 2.Z轴伺服控制配合高精度压力传感器以及高精度读数头形成全闭环控制系统，实现实时压力反馈，μ级机械运动位置反馈， 准确监控压接过程状态
• 3.Z轴加装光栅尺实际的移动距离靠光栅尺反馈；实现真实移动距离监测达0.005mm
• 4.机器配有两组压力监测单元，进行全流程监控，检测压模进入连接器的反馈力，可完全保护连接器
• 5.机器可以储存13种不同的压接模具，每一种对应一种压接连接器
• 6.连接器压接技术强大，可支持采样平均力，力曲线夹角，高度和指定力四种压接技术，可以根据标准曲线来监控压接曲线的优劣
• 7.压模与IGBT模块接触前机器开启压模浮动功能使压模悬浮起来，不会对连接器造成刮伤，对模块的位置进行校正，可多角度旋转，适应不同模块形态
• 8.H型龙门结构；多槽位连接器压接模储存架设计；Z轴浮动压接头设计
• 9.双料仓不间断供料设计；具有缓存区备料区；缺料提示，视觉定位装配
• 10.全自动压装系统，全方位提升压装效率
• 11.质量追溯系统，根据条码记录产品信息
• 12.高精度传动模块，产品快速、稳定、准确地传送，且不会造成产品撞伤

技术参数

• Z轴最大行程：100mm
• 压力精度：±0.5%FS
• 压接力：≤200N / ≤30000N
• 重复定位精度：±0.05mm
• PCB板光学定位：CCD光学定位PCB的MARK点或者孔
• 轨道可调宽度：100~450mm
• 操作系统：Windows 10
• 编程方法：离线编程+在线编程
• 设备电源：AC220V 1.5KW
