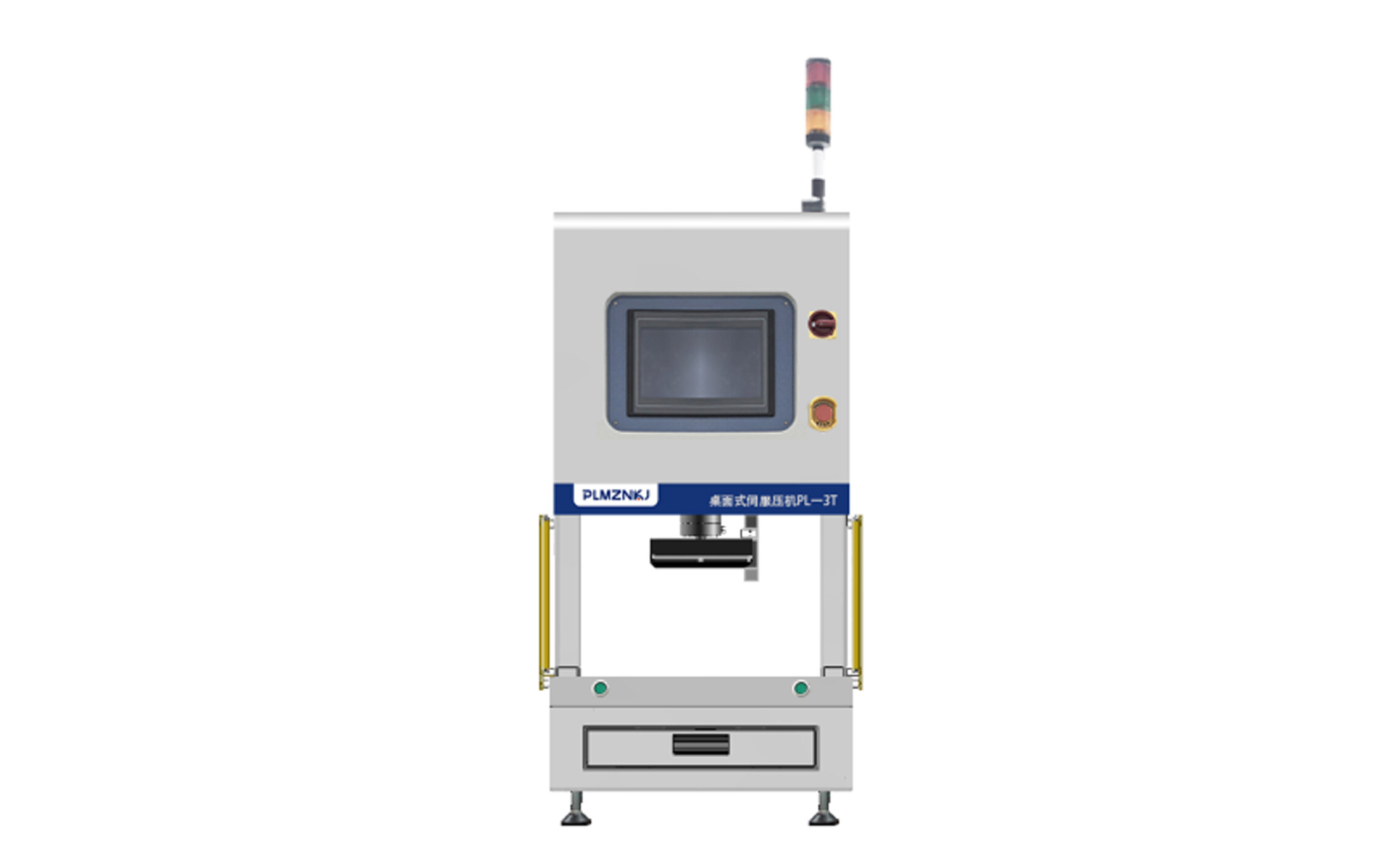

产品概述

• 1.整体采用钢体架构设计，可承受高速运行时冲击，机台运行平稳无共振噪音
• 2.全闭环控制系统，Z轴伺服控制配合高精度压力传感器以及高精度读数头形成全闭环控制系统，实现实时压力反馈，μ级机械运动位置反馈， 准确监控压接过程状态
• 3.Z轴真实距离反馈Z轴加装光栅尺实际的移动距离靠光栅尺反馈；实现真实移动距离监测达0.005mm
• 4.两段压接力，机器配有两组压力监测单元，进行全流程监控，检测压模进入连接器的反馈力，可完全保护连接器
• 5.激光位移传感器测距，Z轴方向加装激光位移传感器，测量压板下降位置实时监测，精确到0.05mm
• 6.激光定位，Z轴压板中间加了一个激光笔，起到压合位置定位的作用，方便人工将工件放到正确的位置
• 7.稳定的机械结构，H型龙门结构；相比C型结构更加稳定，抗弯强度更强
• 8.浮动平台，压模与IGBT模块接触前机器开启压模浮动功能使压模悬浮起来，不会对连接器造成刮伤，对模块的位置进行校正，可多角度旋转，适应不同模块形态（此项选配）
• 9.具备压力曲线实时显示，保存功能
• 10.配备光栅安全保护系统
• 11.压接程序具备手动示教功能，程序快速示教定位
• 12.具备统计管理，用户权限管理，生产数据追溯等功能

技术参数

• 外观尺寸：640*650*1250
• 最大压力：3T
• 工作台面：450mm*500mm
• 操作系统：Window 10系统
• 上模最大尺寸：200L*60W*50H（可定制）
• 压力精度：<0.1%fs
• 位置精度：±0.01mm
• 测距范围：±15mm
• 输入电源：AC 220V，50hz
• 设备重量：约 2500kg
